三葉羅茨鼓風機維修拆卸步驟安裝圖解說明教程
文章出處:羅茨風機廠家
發布時間:2021-11-03
點擊數:
三葉羅茨鼓風機維修拆卸步驟安裝圖解說明教程
三葉羅茨鼓風機維修拆解步驟
三葉羅茨鼓風機由機頭和電機組成,電機一般都是廠家定制好,有問題直接發回廠家返修,羅茨風機故障則需要有經驗的師傅來拆解維修即可,機頭部分由消音器、墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等組成,那么我們拆解的時候應該由外到內,從上到下進行拆解,組裝的時候則需要反過順序來安裝。為了方便大家了解,下面是圖文并用的解說方式,希望能給您帶來幫助。

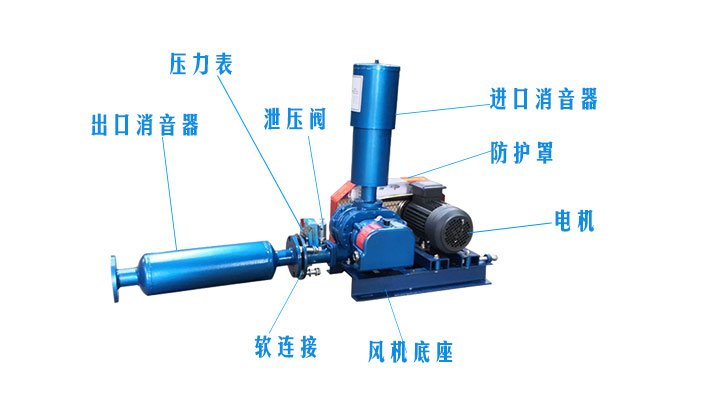

三葉羅茨鼓風機結構圖說明

1.拆解三葉羅茨鼓風機
拆消聲器、潤滑油及冷卻水管
分離聯軸器,拆開地腳螺絲。
吊出風機。
拆開聯軸器和端蓋。
齒輪間隙,轉子間隙,轉子與墻板間隙轉子與殼體間隙。
氣封厚度,若厚度磨損較多則要更換。
拆卸同步齒輪:用專用液壓泵把齒輪拆出。
依次拆卸軸承,軸承座及氣封。
拆墻板(拆卸墻板應把風機立起)。
吊出轉子。
三葉羅茨鼓風機維修拆解圖文教程
2.清潔配件
清理轉子表面灰垢,檢查各部位間隙,并與標準數據比較,是否損壞。
清洗其它部件(機殼,墻板)
3.安裝三葉羅茨鼓風機
回裝一面墻板,并立起。
吊入兩轉子,再回裝另一面墻板。
回裝氣封,軸承座,軸承。
回裝齒輪,并同時調整轉子的各位置間隙:轉子之間0.35-0.45mm;同步齒輪嚙合間隙0.08-0.16mm。
然后用液壓泵把齒輪壓入。
測量止推間隙:轉子與止推端墻板間0.3-0.4mm;另外,轉子與傳動端墻板間必須大于另一則0.5mm以上。測量轉子間隙:根據轉子各葉片間間隙(0.35-0.45mm)分別用塞尺測出,轉子與殼體間隙(0.3-0.4mm),轉子與墻板間隙,并記錄下來。
回裝聯軸器和端蓋。
就位:就位于原機座,擰緊地腳螺絲。
回裝各附屬管線,法蘭螺絲。
注釋:如果三葉羅茨鼓風機遇到故障,沒有專業技術員請不要自己拆解,可以聯系我們指導拆解安裝,或者發回羅茨風機廠家,以免造成不可挽回的損失。
